Válvulas de corredera modulares con detección de carga para arquitecturas de sistemas hidráulicos compactos

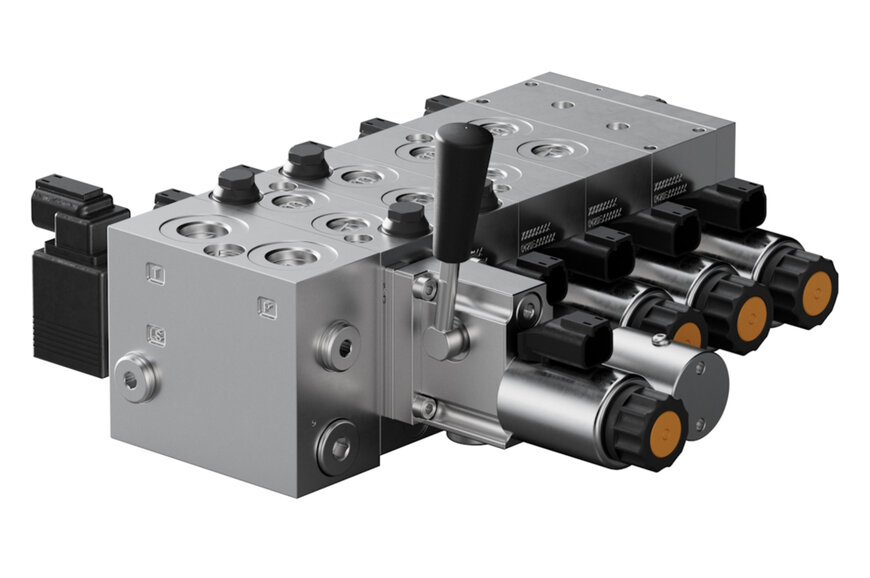

Danfoss Power Solutions lanza al mercado la CVG 8, una válvula de corredera con detección de carga (load-sensing) precompensada, diseñada para maquinaria móvil de bajo caudal, vehículos de guiado automático (AGV) e implementos agrícolas. Esta solución hidráulica compacta responde al desafío de ingeniería que supone integrar el control de flujo modular dentro de ecosistemas de automatización industrial y equipos móviles con severas restricciones de espacio.

Modularidad del sistema y arquitectura de diseño
La plataforma CVG 8 utiliza una configuración modular que permite a los ingenieros especificar módulos de entrada, secciones básicas, placas terminales y actuadores de acuerdo con los requisitos precisos de la aplicación. Este enfoque arquitectónico permite la integración con circuitos hidráulicos integrados (HIC) existentes y secciones de válvulas proporcionales más grandes, garantizando que el flujo de fluido y la presión del sistema puedan adaptarse a cada función específica de la máquina. Al estandarizar las placas de interfaz y las configuraciones de las correderas, el sistema reduce la necesidad de adaptar la maquinaria a diseños de válvulas fijos, simplificando así la arquitectura general del sistema hidráulico.

Espacio físico y especificaciones técnicas
Para aplicaciones donde el espacio de instalación está muy restringido, la reducción de las dimensiones físicas de los componentes hidráulicos es un requisito de ingeniería crítico. El módulo básico de la válvula CVG 8 es un 30 por ciento más pequeño que las versiones anteriores, como el módulo PVB16, lo que optimiza la flexibilidad en la distribución de la máquina. Además, la integración de válvulas de alivio compactas con detección de carga contribuye a una reducción de peso del 12 por ciento en una configuración estándar de tres secciones en comparación con los sistemas heredados. La válvula admite un caudal máximo por puerto de trabajo de 40 litros por minuto y opera a una presión máxima de 350 bar.

Mecanismos de control y ecosistema de aplicaciones
La plataforma proporciona un control de posición de la corredera en bucle abierto utilizando mecanismos de corriente analógica, con integración de bus CAN (Controller Area Network) disponible a través del microcontrolador CAN a corriente (C2C). Al admitir hasta ocho secciones de trabajo discretas por conjunto de válvulas, el sistema incorpora protocolos de accionamiento manual para ofrecer redundancia operativa. Esta combinación de compatibilidad con control digital y escalabilidad física hace que esta tecnología sea adecuada para plataformas de trabajo aéreo, grúas pequeñas, desbrozadoras y accesorios agrícolas como empacadoras, pulverizadores y cosechadoras. Según Jonas Lauersen, director global de cartera de productos en Danfoss Power Solutions, la arquitectura de detección de carga está diseñada para ser totalmente compatible con los sistemas de válvulas proporcionales existentes, estableciendo una plataforma de control capaz de escalarse a medida que evolucionan los requisitos hidráulicos de la máquina.

Contexto adicional
Esta sección detalla las especificaciones técnicas y la evaluación comparativa competitiva que no se incluyeron en el comunicado de prensa original.

En el mercado de válvulas direccionales con detección de carga de menos de 50 litros por minuto, esta plataforma opera en la misma categoría técnica que arquitecturas como la EDG de Bosch Rexroth y la serie PSL de HAWE Hydraulik. Mientras que la HAWE PSL utiliza frecuentemente un diseño de válvula de asiento optimizado para aplicaciones de retención de alta presión con cero fugas, la arquitectura de corredera de Danfoss prioriza un control preciso del flujo proporcional y la reducción de la histéresis para equipos móviles dinámicos. En comparación con la EDG de Bosch Rexroth, que también se dirige a maquinaria móvil compacta, la CVG 8 destaca por su compatibilidad mecánica cruzada con secciones de válvulas proporcionales para aplicaciones más pesadas. Esto permite a los ingenieros hidráulicos combinar secciones de trabajo de bajo y alto caudal en un solo bloque de distribución sin necesidad de bloques reductores de presión secundarios, simplificando el tendido hidráulico en configuraciones complejas de implementos.

Editado por Natania Lyngdoh, editora de Induportals, con asistencia de IA.
